L'ORGANO DI PIETRA
Non ci crederete, eppure qualcuno ci è riuscito utilizzando i pregiati marmi della città di Novelda in Spagna

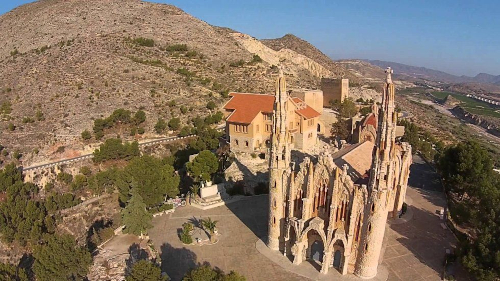

In Spagna, a Novelda vicino a Valencia, possiamo visitare il Santuario di Santa Maria Magdalena.
è stato costruito tra il 1918 ed il 1946 imitando lo stile della Sagrada Famiglia di Barcellona, dell’architetto Antonio Gaudì.
Ma quello che maggiormente risalta da questa particolare architettura, è l’uso della pietra come materiale da costruzione, che lo fa sembrare simile ai castelli di sabbia che che costruiamo sulle nostre spiagge.
La storia di questa chiesa si incrocia con quella di un organaro spagnolo e nella sua convinzione che l’uso della pietra nella costruzione delle canne di un organo, diano risultati sonori particolarmente importanti.
Questo artigiano si chiama Iván Larrea, e passerà alla storia come l’unico costruttore di organi a canne di pietra nella storia di questo strumento.
Iván Larrea è diplomato presso il conservatorio di Madrid ma è anche laureato in gemmologia, e ha creduto in questa particolare esperienza tecnologica fin da giovanissimo.
Già all'età di 19 anni, Iván ebbe l'idea di costruire un organo in pietra.
Con la sua immaginazione artistica e la sua conoscenza scientifica, ha ideato una serie di strumenti e metodi per sviluppare i suoi progetti.
"La pietra non subisce l'attacco degli insetti xilofagi che invece intaccano il legno, né hanno lo stridore dei metalli", afferma Iván con convinzione. "Da esso ottengo un suono puro e cristallino, semplicemente splendido", spiega.

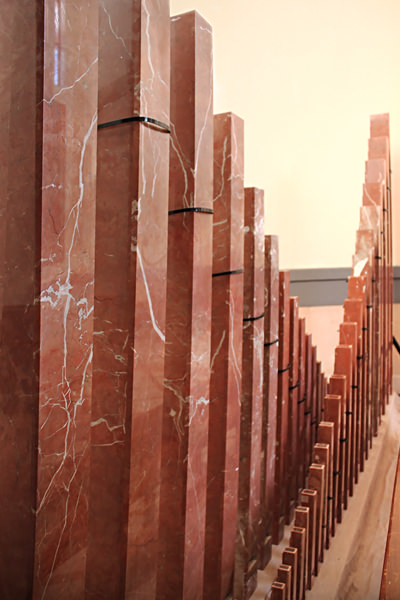

Sembra che le canne in pietra emettano un suono più pulito. Inoltre, contrariamente alle aspettative, un tubo di pietra non è particolarmente pesante: il granito, ad esempio, ha all'incirca la stessa densità dell'alluminio.
La fabbricazione di tubi di pietra prevede procedure e attrezzature molto simili a quelle utilizzate per i tubi di legno, in questo caso però le seghe sono diamantate e, invece di utilizzare uno scalpello o una fresatrice per ritagliare il labbro superiore, Iván utilizza mole ricoperte di polvere di diamante costruite da lui stesso.

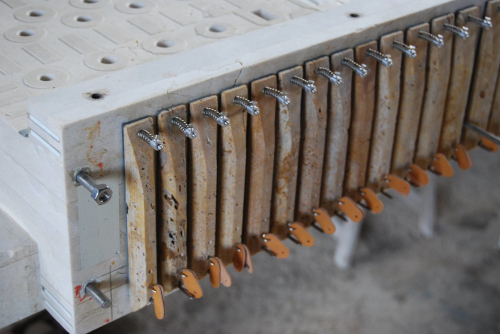

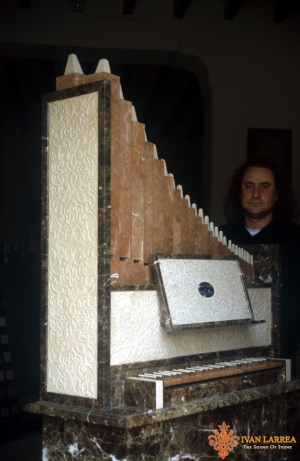

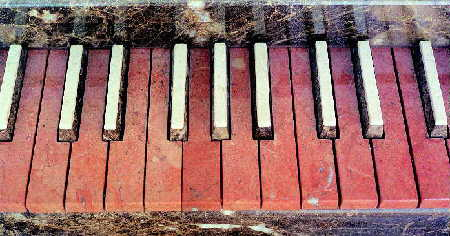

La storia dei suoi strumenti comincia con la costruzione di un organo positivo al fine di rintracciare possibili sponsor per la costruzione di un organo di pietra a grandezza naturale. Il positivo è costituito da una varietà di pietre e include anche una piccola immagine intarsiata di se stesso sopra la tastiera. A parte le molle a pallet e le cerniere a soffietto, è costruito interamente in pietra.
Dopo aver trascorso diversi anni cercando di trovare uno sponsor per un suo grande organo, Iván ha finalmente trovato consenso con l'Associazione dei Produttori di Marmo nella città di Novelda, nella provincia sud-orientale spagnola di Alicante.
La regione di Novelda è una delle principali fonti di marmo che è la principale industria di Novelda. L'Associazione ha accettato di finanziare la costruzione di un organo a canne di grandi dimensioni realizzato quasi interamente in marmo locale.
Il luogo prescelto è per l’appunto il Santuario di Santa Maria Magdalena.

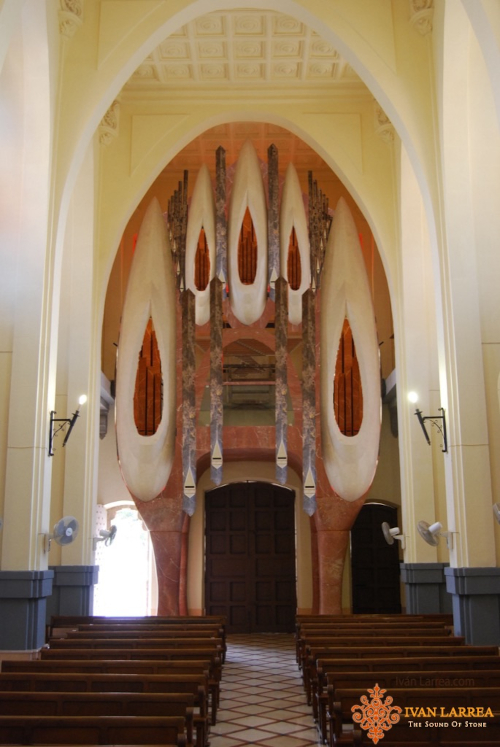

Iván progettò un organo in stile Gaudiniano, in modo che si abbinasse allo stile della chiesa.
Inoltre prevedette di mantenere il soppalco su ciascun lato per consentire l'accesso alla consolle e per permettere al pubblico di guardare l'azione in movimento mentre l'organo viene suonato.
Non contento di costruire solo un organo di pietra, Iván progetta un'azione meccanica che consente di utilizzare tutti i registri contemporaneamente sia dal manuale che dai pedali, dando l'aspetto di un organo con 33 registri quando in realtà ne ha solo 11.
La disposizione fonica è:
Manual I, II & Pedal
Sub-bajo 16
Flautado 8
Octava 4
Flauta de Chiminea 4
Nasardo Docena 2 2/3
Quincena 2
Nasardo Quincena 2
Diecinovena 1 1/3
Nasardo Diecisetena 1 3/5
Lleno III
Regalias 8
Pajarito
Bussola
Manuale: C-f3, 54 note
Pedale: C-f1, 30 note
Tubi totali : 704 Gradi
regitotali : 13
Raggiunse un accordo con l'Associazione per la fornitura del marmo, e ottenne un laboratorio e uno spazio abitativo adeguati.

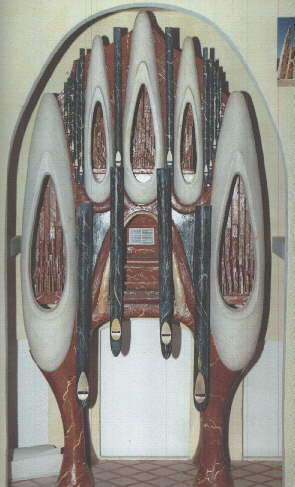

Produsse subito un modello in scala dell'organo in marmo proposto per Novelda. La console verrebbe collocata tra la coppia interna dei due grandi tubi verdi centrali.
A metà del 1995, i lavori erano in corso, con Iván e diversi assistenti impegnati nell'imponente officina che Iván aveva installato in un centro termale abbandonato fuori Novelda. La maggior parte dei macchinari in officina era stata installata e modificata da Iván per ottenere la precisione necessaria alla costruzione dello strumento.
Tuttavia, a metà del 1996, sono sorti problemi all'interno dell'Associazione quando alcuni membri hanno iniziato a non essere d'accordo con il modo in cui il progetto veniva pagato, con il risultato che il finanziamento si è improvvisamente esaurito.
Ciò ha costretto Iván ad abbandonare il lavoro e licenziare i suoi assistenti.
A quel punto erano state completate diverse parti strutturali principali dell'organo (alcune del peso di oltre 7 tonnellate ciascuna) e più di 500 canne.
Nel 2010 il Consiglio Comunale di Novelda offre una donazione di 354.000€ grazie ai quali, si spera, i lavori verranno ripresi.
Ci sono dieci parti ciclopiche del peso di 7.000 chili ciascuno che costituiscono le parti più voluminose e pesanti del monumentale strumento.
La costruzione non si rivela affatto facile per le dimensioni straordinarie di alcune strutture compatte che devono necessariamente entrare attraverso la porta stretta del Santuario senza alcuna possibilità di utilizzare autocarri, gru o altro meccanismo con caratteristiche simili.
Per superare con successo questa difficoltà aggiuntiva, Iván progetta un metodo "manuale" di leve, martinetti idraulici, colonne, ascensori e rulli che ricorda il sistema utilizzato 5.000 anni fa dagli antichi egizi per costruire le enigmatiche piramidi.
Un metodo "faraonico" per uno strumento che si potrebbe anche definire "faraonico" che presiederà l'accesso al Santuario che domina il colle di La Mola.
Sollevare i tre pezzi più grandi dell'organo del peso di 21 tonnellate richiederà un processo di assemblaggio che durerà due settimane.
Una volta installati tutti i meccanismi, l'organo misurerà 11 metri di altezza per 6 di larghezza e 3 di profondità, peserà 40 tonnellate, avrà 800 canne di pietra di dimensioni comprese tra 1 centimetro e 5 metri.
Sarà costruito solo con marmi delle varietà autoctone, Alicante rosso, crema avorio, marrone imperatore e crema di Valencia.
ORGANO PORTATIVO
Quello di Noveda non è l’unico organo costruito dal nostro visionario.
L'organo comprende un unico manuale di 49 note e un unico rango di 4 piedi di canne interrotte. È costruito interamente in marmo della regione di Novelda, fatta eccezione per i cavi tenditori, le guide e le asole, le molle dei pallet, alcuni rinforzi interni in acciaio, la sigillatura in pelle sui pallet e i tappi dei tubi e l'elettroventilatore. Pesa 250 kg. Il tempo totale di costruzione è stato di un anno.
è stato presentato al pubblico in un concerto il 24 marzo 2001 al Museo del Prado di Madrid. Oggi è proprietà dalla società Mármol Expor USA, con sede a Los Angeles, Stati Uniti.

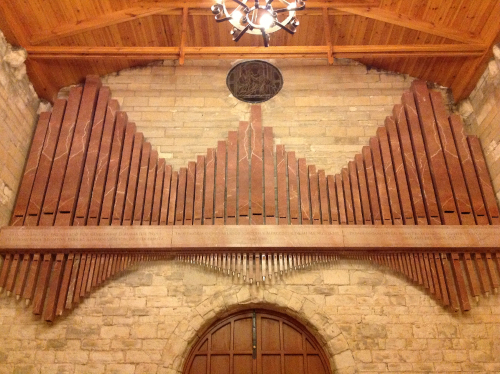

L'organo da parete in marmo
È un organo costruito nell’eremo privato di un certo Guillermo D'Aubarede nella sua tenuta a Calasparra (Murcia).
Essendo costruito in pietra e totalmente attaccato al muro della controfacciata, si integra perfettamente con esso. Può anche diventare parte della parete, essendo altamente decorativo e con una grande qualità acustica.
Le canne dei registri più alti sono posti capovolti nella parte inferiore della fascia del meccanismo, con il quale si raggiungono due obiettivi, uno estetico, e poi sono protetti dalla polvere.
Per questa distribuzione dei tubi, la trasmissione è elettronica, e funziona tramite computer o interfaccia MIDI. Volendo anche usando un cellulare come telecomando.
Si tratta quindi di un organo automatico (che suona da solo, cioè senza la necessità di un interprete manuale presente, come accade con uno stereo), ma con il suono naturale della pietra, dello strumento stesso.
Ma come gran parte degli organi moderni, ha anche una console con due tastiere e un pedale, quindi può essere suonata manualmente anche da un organista.
Si compone di 2 famiglie di 80 tubi ciascuna, cave profundis 16' e Obelisfon 8' open. Con accoppiamenti di ottava e quindici giorni di ciascuno di essi su tutte le tastiere.
